TIPO DE ROTORES DOS VENTILADORES CENTRÍFUGOS

Os Ventiladores/ exaustores centrífugos são subdivididos em vários tipos de equipamentos variando o tipo de rotor e proporções de carcaça. Assim mudando suas características, tais como: vazão, pressão, consumo e nível de ruído.

rotores-centrifugos

CARACTERÍSTICAS:

  • Sua fabricação pode ser em chapa de aço carbono, aço inox, polipropileno, ou fibra de vidro.
  • Os rotores de aço carbono são pintados com pintura antioxidante.

rotores-centrifugos2

rotores

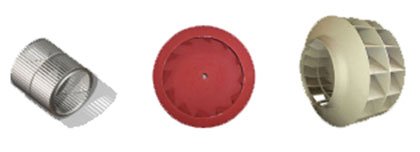

TIPOS DE ROTORES E CARACTERÍSTICAS ESPECÍFICAS



rotores

ROTOR LIMIT LOAD

Os ventiladores Limit Load possuem rotores de pás retas inclinadas para trás. Assim apresentam um consumo praticamente constante de potência para uma mesma rotação de operação.
São equipamentos usados em inúmeras aplicações, entre as quais citamos sistemas de ventilação, exaustão e ar condicionado de alta velocidade, equipamentos de secagem e armazenagem de grãos, estufas, controle de poluição e etc.
Trabalha com ar ou gases limpos ou com pó fino, pegajoso e pouco abrasivo.

.

rotor-siroccoROTOR TIPO SIROCCO

Os ventiladores do tipo Sirocco possuem pás curvadas para frente, para operações silenciosas. Tem como principal característica movimentar grande volume de ar.
Aplicado em sistemas de ventilação e ar condicionado, câmaras frigoríficas, coifas de cozinha e etc.
Trabalha com ar ou gases limpos.

.



air-foilROTOR AIR FOIL

Os ventiladores de linha Air Foil possuem rotores de pás em perfil aerofólico voltadas para trás. São projetados para uma operação silenciosa e de alto rendimento (até 90%)
São equipamentos usados em diversas aplicações, onde se deseja economia de energia, entre as quais citamos sistemas de ventilação, exaustão e ar condicionado de alta velocidade, equipamento de secagem de grãos e etc.
Trabalha com ar ou gases limpos.

.



pas-curvadasROTOR PÁS CURVADAS PARA TRÁS

Os ventiladores que possuem esse tipo de rotor são aqueles que têm que fornecer uma alta pressão e pequena vazão, normalmente de construção robusta.
São equipamentos usados em sistemas de transporte pneumático, sopradores e fornos industriais e etc.
Trabalha com ar ou gases limpos.

.



pas-retasROTOR PÁS RETAS

Os ventiladores que possuem o rotor com pás retas que tem que fornecer uma alta pressão e pequena vazão, normalmente de construção robusta.
São equipamentos usados em sistemas de transporte pneumático, exaustão de sistema de alta pressão e etc.
Trabalha com ar ou gases limpos.
